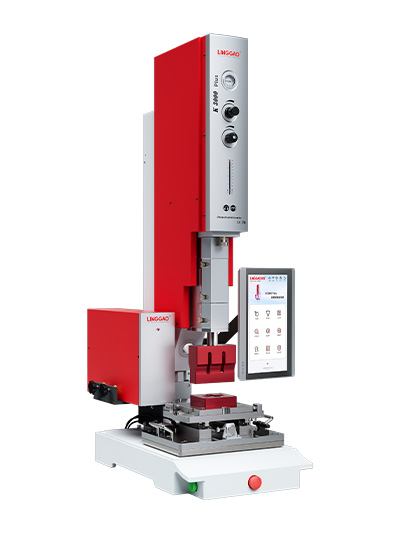

產品特點 Product feature
01、時間精度1ms,行程精度0.01mm
02、觸發壓力控制、焊接壓力控制、冷卻壓力控制
03、振幅管理、品質管理、配方管理、數據導出、安全管理
04、自動化流水線模式、歐洲安全模式、脈沖模式
05、故障自我檢測功能、實時自動追頻功能、鎖頻功能、電路恒壓功能
06、可擴展安全光柵、隔音罩控制、底模焊接件偵測、夾緊控制、卷膜等
07、獨立射燈照明，助力焊接或調模精準度
08、高精度，重型直線滑軌連接穩定性更強
09、五點平衡式底座設計，可快速調整底模水平
10、立柱右側設，機頭升降開關，便于調模對模，電源開關獨立控制
11、嵌入式立柱安裝設計，焊接性能更加穩定可靠
技術規格 TECHNICAL SPECIFICATIONS
| 超聲波頻率 Frequency | 20kHz |
| 超聲波功率 Power | 2000W/3000W |
| 焊頭驅動方式 Drive Mode of Horn | 氣動控制 Pneumatics Control |
| 操作模式 Operating Mode | 時間模式/能量模式/超聲波停振/行程模式(絕對行程模式/相對行程模式)/行程觸發/壓力觸發/再發振 Time Mode/Energy Mode/US-stop Mode/Travel Mode(Absolute/Differential)/Travel Trigger/PressureTrigger/Re-US |
| 壓力分布控制 Pressure Control | 可編程多段高精度壓力分布設置 Programmable multi stage high precision pressure distribution setting |
| 語言選單 Language | 中文/英文 CN,EN |
| 數據庫 Data Bank | 可儲存199組焊接參數 199 memories |
| 電源 Input Voltage | 220V±10%AC,單相50~60Hz 220V±10%AC,1Phase 50~60Hz |
| 換能器至立柱距離 Throat Depth | 293.5mm |
| 增幅器端面至底座面距離 Distance from end face ofamplifier to base face | Min.85mm |
| 氣缸行程 Cylinder Stroke | 80x100mm標配，63x100mm選配 80x100mm standard,63x100mm optional |
| 可調整行程 Stroke Range | 20~100mm,可微調，精密度10μm,不需調整機身高度 20~100mm,Fine-tuning supported,accuracy:10μm;No need to adjust the height of the press. |
| 重量(含電箱) Weight | 157 kg(含電箱) 157 kg with generator |
| 最大下壓力 Max.Force | 3000N(空氣壓力6bar時) 3000N at 6 bar compressed air |
搭配電箱 Generator | PL20-2000W/3000W |
| 開關 Switches | 雙手啟動，緊急停止按鈕位于底座前方 Two-hand start with EMERGENCY STOP at front |
| Pin密碼 Pin Code | 4位數字鎖碼，避免參數設定被隨意修改 4 digits to protect access to parameters |
| 焊接記錄 Welding Record | 20萬條，良品/不良品記錄區分 200,000 pcs,Qualified product and defective product record distinction |
| 物聯功能 IOT Function | RS485/USB2.0,打印機輸出 RS485/USB2.0,Printer output |
